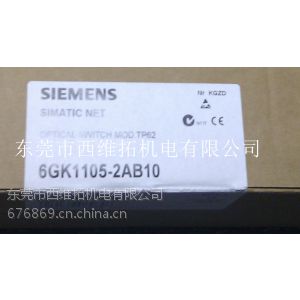

| 加工定制：是 | 品牌：SIEMENS/西门子 | 型号：6GK1105-2AB10 |
| 产品认证：***19000 | 工作电压(V)：220 |
东莞市西维拓（CVT）机电有限公司
6GK7243-1EX01-0XE0 大量现货销售，欢迎来电13642960174 郑文娟
QQ：2558930350
以下产品也有好折扣销售，部份现货
6GK7243-1EX01-0XE0
6GK7243-1GX00-0XE0
6GK7342-5DA02-0XE0
6GK7343-5FA01-0XE0
6GK7343-1EX11-0XE0
6GK7343-1EX21-0XE0
6GK1500-0FC00
6GK7343-2AH00-0XE0
6GK7343-1CX10-0XE0
6GK1500-0EA02
6GK7343-2AH00-0XA0
6GK1905-0AA00
6GK7343-1EX30-0XE0
6GK7443-1EX30-0XE0
6GK7443-1GX11-0XE0
6GK7443-1EX40-0XE0
6GK7443-5DX04-0XE0
6GK1716-0HB14-3AA0
6GK1901-0CA00-0AA0
6GK1561-3AA01
6GK1561-1AA01
6GK1551-2AA00
6GK1543-1AA01
6GK1561-1AA00
6GK1161-3AA00
6GK1105-3AA10
6GK1502-2CB10
6GK1561-1AM01
6GK1105-2AB10
6GK1105-2AA10
6GK1105-4AA0
6GK1502-2CC10
6GK1901-0FB00-0AA0
6GK1502-3CB10
6GK1500-0AA10
6GK1905-6AA00
6GK1905-6AB00
6GK1161-3AA01
6GK5204-2BB00-2AA3
6GK1143-0TA02
6GK1541-2BA00
6GK1905-6AA00
6GK1901-1GA00
6GK1500-1AB00
6GK1105-2AE00
6GK1901-1BB10-2AB0
6GK5206-1BB00-2AA3
6GK1500-0EA02
6GK1102-4AA00
6GK1502-4AB10
6GK1163-3AA01
6GK1970-5CA20-0AA1
6GK1905-0AE00
6GK1502-2CB10
6GK1500-3AA00
6GK1562-1AA00
6GK1905-1PA00
6GK1900-0HB00-0AC0
6GK1571-1AA00
6GK1102-***A00
6GK7343-1CX00-0XE0
6GK1704-5CW63-3AA0
6GK1704-1LW63-3AA0
6GK1716-0HB60-3AA0
6GK1704-1HW63-3AA0
6GK1704-1CW64-3AA0
6GK1905-6AA00
6GK1970-5CA20-0AA1
6GK1970-1BA10-0AA1
6GK5204-2BB00-2AA3
变频器 6SE7038-6GK84-1JC2
6GK1561-1AA00
6GK1716-0HB63-3AA0
6GK1561-1AA01
6GK1561-1AA00
6GK5108-0BA00-2AA3
6GK7443-1EX20-0XE0
6GK5208-0BA10-2AA3
6GK1503-2CB00
6GK1503-3CB00
6SE7038-6GK84-1GG0
6GK1503-3CA00
6GK1503-2CA00
6GK1905-6PA10
6GK7243-1EX01-0XE0
通讯处理器 CP243-1，用于将 SIMATIC S7-22X 连接至工业以太网；FTP 客户端通讯；HTTP 服务器；FTP 服务器；E-MAIL 客户端
Overview
?将 S7-200 连接到工业以太网 ?1 个 RJ45 10/100 Mbit/s 全/半双工接口，带有自感应/自动协商和自动交叉功能
?通讯服务： ?编程器/OP 通讯
?S7 通讯
?使用 STEP 7-Micro/WIN 通过工业以太网进行组态、远程编程和维修（程序下载和上载，状态）
?CPU/CPU 工业以太网通讯（客户机 + 服务器，8 个 S7 连接 + 1 个编程器连接）
?IT通讯 ?Web 功能
?E-mail 功能
?FTP 客户机功能，用于程序控制的数据通讯（例如 DOS、UNIX、Linux、嵌入式系统）
?带有 8 MB 储存器的 FTP 服务器
?通过一个 S7 OPC 服务器（例如 SOFTNET-S7 或 S7-1613），可以在 PC 应用程序中对 PLC 数据进行进一步处理
Benefits
?用标准Web浏览器可以访问过程信息（有密码保护），这样可以俭省客户机端的软件费用。
?低成本大量储存，用于数据，统计数字和基于 HTML 的机器或系统归档
?通过 FTP、可以简单的把 PLC 连接到不同的 PC 上。
?通过E-mail可以本地和全世界范围内传送事件驱动的报文
?从中央控制器通过局域网可快速、简便组态、编程和监控，***节约时间和成本
?SIMATIC S7-300 和 S7-400 PLC 可通过工业以太网与 S7-200 进行通讯，以便 S7-200 也可用于复杂应用。
?由于只需以太网，可***降低所有自动化级和设备的组网复杂性和成本
?借助于 STEP 7 Micro/WIN 组态支持，调试简单，易于诊断
?通过 OPC，可实现与 PC 应用的开放式数据通讯
西门子CP243-1以太网通讯模块 型号：6GK7243-1EX01-0XE0
Area of application
?CP 243-1 IT 通讯处理器用于连接 S7-200 到工业以太网。
?安装有 STEP 7-Micro/WIN 的 SIMATIC S7-200 可通过工业以太网，远程组态、编程和诊断。
?配有 CP 243-1 IT 的 S7-200 PLC 可通过工业以太网与其它 S7 控制器交换数据。
?使用 Web 技术、发送电子邮件和文件处理（FTP），实现简单可视化。 也能通过 CPU 管理 CP 243-1 IT 的文件系统。 文件系统可用作大容量存储设备、交叉系统 PC 链路以及 HTML 页面与 Java applets 的存储器。 CP 243-1 IT 有一个大型文件系统，其中除了 HTML 页面以外，还可保存机器资料或用户指南。
?通过电话线或因特网，使用路由器即可访问分布式设备，通过 Web 浏览器进行简单的诊断、报文功能和操作功能。 CP 243-1 IT 尤其适用于使用 PC 进行监控成本较高的工厂应用。
?通过 S7 OPC，PC 应用程序可访问 S7-200 的数据。 由此，过程数据可很容易地进行归档或进一步处理。
西门子CP243-1以太网通讯模块 型号：6GK7243-1EX01-0XE0
Design
CP 243-1 IT 提供了 SIMATIC S7-200 系统设计的全部优点：
?紧凑的设计，坚固的塑料外壳
?用于与外部 24 V DC 电源接口的端子板
?LED 状态显示
?标准导轨安装或墙上安装可选
?连接工业以太网（10/100 Mbit/s，全/半双工，传输速率自动检测）的 RJ45 接口
Functions
?CP 243-1 IT 独立处理工业以太网上的数据业务量。
?通讯基于TCP/IP。
?最多可以组态 8 个连接。对于连接控制（保持活动状态），可以为主动和被动伙伴的所有的 TCP/IP 传输连接进行组态。
?使用 CP 243-1 IT，通过工业以太网，可实现 S7-200 和其它 S7-200 或 S7-300 或 S7-400 PLC 之间的通讯。
?通过使用 PC 软件的 S7 OPC server，可集成在 PC 应用程序中。
?CP 243-1 IT 允许 S7-200 编程软件 STEP 7-Micro/WIN 通过工业以太网访问 S7-200。
IT 功能
Web 服务器；
用标准浏览器可下装和观察HTML页面。
Web 页面
?用于监视 S7-200 控制器：
提供了用于系统诊断的标准页面和一个简单变量编辑器。
?其它客户化页面可使用任何HTML工具创建。
电子邮件；
可直接从用户程序发送预定义电子邮件
FTP 通讯
CPU 可将数据块作为文件发送到其它 PC，或读取、删除其它 PC（客户机功能）的文件。 对于大多数操作系统平台，都可通过 FTP 进行通讯。
组态
?组态 CP 243-1 IT 的完整功能需要 STEP 7-Micro/WIN V3.2 SP3 或更高版本。
?CP 243-1 提供有一个全球、不能更改的 MAC 地址。
传输速率
最小值 10…100 Mbit/s
接口
电气连接数量
?接口 1 上 / 符合工业以太网
1
?适用于电源
1
适用于电源
?接口 1 上 / 符合工业以太网
RJ45 端口
电源电压、电流消耗、功率损耗
电压类型 / 供电电压 DC
外部
?1 / 来自背板总线
5 V
?
24 V
来自背板总线 / DC 时 / 典型 0.06 A
消耗电流/来自外部电源电压/24 V 时/DC 时/典型
?
0.053 A
?值
0.06 A
损耗有效功率 1.5 W
许可的环境条件
环境温度
?在垂直安装时
?在运行阶段
0…45 °C
?在水平安装时
?在运行阶段
0…55 °C
?在储存期间
-40…+70 °C
?在运输期间
-40…+70 °C
相对的空气湿度 / 在25 °C时 / 无冷凝 / 在运行阶段 / 的 95 %
防护等级 IP IP20
结构、尺寸和重量
宽度 71.2 mm
高度 80 mm
深度 62 mm
净重 0.15 kg
产品特点、功能、组件 / 概述
模块数量
?每个 CPU / 值
1
?备注
-
性能数据 / S7 通讯
适用于 S7 通讯
?
8
?PG 连接时 / 值
1
?PG/OP 连接时 / 值
8
性能数据 / IT 功能
用作服务器
?值
1
?值
4
?作为电子邮件客户端 / 值
1
带 1024 个字符的电子邮件数量 / 电子邮件客户端 / 值 32
访问权限数量 / 访问保护 8
存储容量 / 用户存储器 / 用作闪存文件系统 8 Mibyte
可能的写循环次数 / 闪存单元 100000
产品功能 / 管理、配置、组态
产品功能 / MIB 支持 否
协议 / 支持 / SNMP v1 否
产品功能 / 诊断
产品功能 / 基于网络的诊断 是
